АВТОМАТИЗАЦИЯ ВЕДОМСТВЕННЫХ ЗАПРАВОЧНЫХ СТАНЦИЙ, МОДУЛЬНЫХ АЗС И ТОПЛИВОЗАПРАВЩИКОВ

Продукция внесена в реестр отечественного ПО

Контроллер мобильной автозаправочной станции "КМАЗС" - предназначен для отпуска горюче-смазочных материалов на условиях внутрихозяйственного учета

КМАЗС позволяет автоматизировать процесс заправки транспортных средств без участия операторов АЗС, усилить контроль за расходом ГСМ, предотвратить хищения, обеспечить возможность регистрации событий с целью дальнейшего анализа всех операций по отпуску ГСМ, проводить удалённый мониторинг работы оборудования, получать информацию об остатках ГСМ в резервуарах, производить оперативное изменение лимитов отпуска для любого потребителя.

КМАЗС предназначен для установки и эксплуатации на открытой площадке автозаправочной станции в непосредственной близости от ТРК и резервуаров ГСМ во взрывоопасной зоне класса 2 согласно ГОСТ Р 51330, 14-99.

КМАЗС-5 ФАВТ421417.008

Контроллер КМАЗС обладает широким температурным диапазоном -40/+50, прочным корпусом, способен одновременно управлять 4-мя ТРК с интеллектуальными отсчетными устройствами или 2-мя электромеханическими; принимает сигнал с 32 датчиков уровнемеров; обслуживает до 10000 водителей и транспортных средств (есть комплектации, которые поддерживают до 30000 учётных записей). Авторизация водителя на контроллере может осуществляться с помощью RFID-метки, бесконтактной карты, ключа i-Button либо по пин-коду.

КМАЗС обеспечивает поддержку RFID оборудования компаний Hectronic, Orpak и Smartec, что позволяет полностью исключить человеческий фактор при авторизации транспортного средства в процессе налива топлива.

Терминал "ТС-М"

Терминал "ТС-М" на базе контроллера КМАЗС является автономным технологическим решением. Ключевой особенностью терминала ТС-М является наличие принтера чеков, и элементов коммутации и защиты подключаемого оборудования.

КМАЗС-6 "КАЛИБР"

Настройка всех параметров контроллера "КАЛИБР" осуществляется через мобильное приложение для ОС "Android" по каналу Bluetooth или удалённо с помощью ПО "КМАЗС-Офис". Варианты исполнения: 220/24 В. Хранение более 12 тысяч отливов.

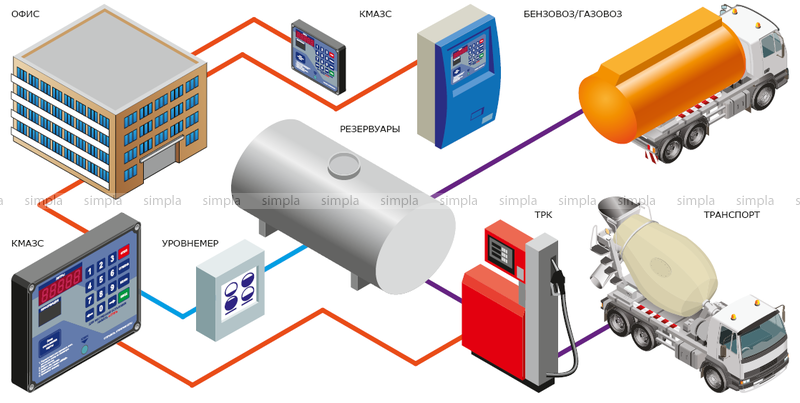

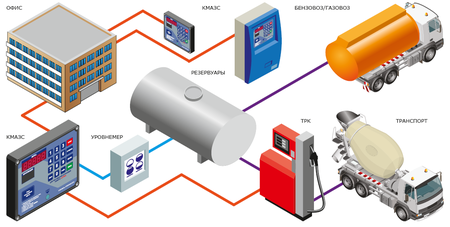

Способы связи с офисом
КМАЗС может эксплуатироваться в любых регионах, в том числе с недостаточно развитой сотовой связью (например в северных регионах России). КМАЗС поддерживает следующие способы связи с офисом:

проводная связь по витой паре (RS-485, не более 1 км). Требуется конвертер интерфейсов RS-232 <-> RS-485, либо USB <-> RS-485. ООО "АВТОМАТИКА плюс" выпускает собственные конвертеры "КИ-1";
связь с применением Ethernet-конвертеров типа Moxa NPort. Рядом с КМАЗС должно быть сетевое оборудование (модем/роутер), к которому у офисного компьютера есть доступ по IP-адресу. На офисном компьютере (с программой КМАЗС-ОФИС) устанавливается драйвер NPort, в нём создаётся виртуальный COM-порт, для которого указывается IP-адрес конвертера
связь с применением других Ethernet-конвертеров (например, WiFi Serial Device Server HF2211A (RS232/485/422 <-> WiFi/Ethernet)). В этом случае установка дополнительного драйвера эмуляции COM-порта не требуется (IP-адрес конвертера можно указать непосредственно в программе КМАЗС-ОФИС).
беспроводная модемная связь (требуется наличие GSM-модема в КМАЗС и в Офисе). Считается устаревшим видом связи, хотя до сих порт используется многими организациями. Рекомендуется пользоваться связью через транзитные сервера ООО "АВТОМАТИКА плюс";
беспроводная интернет-связь связь через iRZ-модем (роутер) RL-21. КМАЗС-ОФИС подключается к модему по IP-адресу. Модем подключается к разъёму RS-485 контроллера КМАЗС с помощью витой пары.
беспроводная связь через транзитный сервер (в КМАЗС требуется наличие GSM-модема, в Офисе - любой способ выхода в Интернет). Требуется ежегодная оплата услуги: подключение «КМАЗС» к ПО «КМАЗС-Офис» по каналу GPRS (сроком на 1 год);
связь с использованием ключей iButton (с памятью). Является наиболее рискованным способом организации обмена данными. Современные КМАЗС могут не поддерживать данный вид связи;
связь с применением мобильного Android-устройства (смартфона/планшета) для переноса данных. При этом обмен данными между ПО "КМАЗС-ОФИС" и мобильным устройством осуществляется по прямому IP-соединению, а обмен между мобильным устройством и КМАЗС осуществляется по каналу Bluetooth. При этом КМАЗС должен быть оснащен соответствующим Bluetooth-устройством и дополнительным разъёмом для подключения Bluetooth-антенны.
Внимание! Если вы заказываете КМАЗС, оснащённый GSM-модемом, то контроллер может поставляться без платы RS-485, т.е. возможность обмена с контроллером по RS-485 может отсутствовать! Если вам важно наличие платы RS-485, сообщите об этом менеджеру при заказе контроллера!

Условия эксплуатации
Контроллер предназначен для установки и эксплуатации на открытой площадке автозаправочной станции в непосредственной близости от топливораздаточных колонок (ТРК) и резервуаров ГСМ во взрывоопасной зоне класса 2 согласно ГОСТ Р 51330.14-99. Контроллер в комплекте с программой «КМАЗС-ОФИС» позволяет отпускать и вести учет ГСМ без участия оператора АЗС, что снижает издержки по обслуживанию АЗС и снижает время заправки транспортных средств.

Конструкция контроллера выполнена в прочном ударостойком корпусе со степенью защиты от внешних воздействий IP54 по ГОСТ 14254-96, не требует дополнительных мер по защите от воздействия климатических факторов.

Температурный диапазон эксплуатации при температуре окружающего воздуха от -40 до +50°С обеспечивает надежную круглогодичную работу КМАЗС в различных климатических условиях.

Конструкция
На лицевой панели контроллера установлены яркие цифровые и символьные индикаторы, хорошо видимые в любое время суток, бесконтактная ёмкостная клавиатура с ресурсом не менее 10 миллионов нажатий, контактное устройство для считывания ключей водителей iButton и ридер бесконтактных карт Mifare, которые предоставляют удобный интерфейс взаимодействия пользователей с контроллером при проведении операций идентификации водителей и транспортных средств.

Габаритные размеры контроллера 300*280*110мм.

Электропитание изделия производится от сети переменного тока с номинальным напряжением 220 В, либо постоянного тока с напряжением 24 В (отдельный вариант исполнения).

Оборудование
Оборудование для авторизации

В стандартной комплектации контроллер оснащен ридером бесконтактных карт Mifare (Standard, Ultralight, Mini) и ридером ключей iButton.
При необходимости контроллер можно оснастить считывателем бесконтактных карт EM-Marine (считыватель карт EM-Marine монтируется на место считывателя ключей iButton и работает по тому же протоколу 1-Wire).
Также к контроллеру можно подключить систему RFID-идентификации (поддерживаются: PetroPoint, ORPAK, Smartec).
Кроме того, авторизация может быть произведена с помощью клавиатуры КМАЗС (требуется ввести личный номер пользователя и пин-код).

Системы измерения уровня:
Поддерживаются следующие системы измерения уровня (СИУ): ПМП-201, ПМП-118, СТРУНА, СЕНСОР-УЗИ, OmniCom, Veeder-Root, SmartBox, Piusi OCIO, СТРУНА+ (modbus). К одному контроллеру можно подключить только одну систему измерения, но при этом датчиков-уровнемеров может быть до 32 (зависит от типа СИУ). При необходимости разработчики могут реализовать поддержку других СИУ.

Оборудование для выдачи топлива

Поддерживаются следующие ТРК / ГРК: электромеханические, Ливны, Нара, Gilbarco, Sanki, SankiHi, Шельф, Adast, ПК Электроникс, Wayne Dresser, Tatsuno S-bench, Nova, Топаз 2.5, Galileo, Массомер ЭБП-М3, БА-300, АДК Овен, Ливны КМК. При необходимости разработчики могут реализовать поддержку других ТРК / ГРК.

Кроме того, на базе КМАЗС другие предприятия - разработчики оборудования для АЗС производят ТРК и передвижные мини-АЗС.

КМАЗС-ОФИС
Офисное программное обеспечение "КМАЗС-ОФИС" служит для сбора информации по операциям отпуска ГСМ со всех КМАЗС, а также для формирования необходимой отчетной документации. КМАЗС-ОФИС может одновременно обслуживать любое количество КМАЗС (гарантируется не менее 100). При наличии технических возможностей сбор данных со всех КМАЗС происходит одновременно (параллельно). Максимальное число водителей и транспортных средств в офисной базе данных: 65000. В памяти КМАЗС максимальное количество пользователей: от 3000 до 30000, в зависимости от модели КМАЗС и комплектации.

КМАЗС-ОФИС позволяет строить отчеты в различных разрезах (за период, по водителям, по автомобилям, по подразделениям и др.), с фильтром по КМАЗС, ГСМ.

Программа может осуществлять автоматический экспорт информации в файл (возможные форматы: dbf / xml / csv / json) для взаимодействия с различными системами учёта.

Для работы с ключами iButton потребуется соответствующий адаптер и контактная площадка.
Для чтения номеров (UID) карт Mifare потребуется ридер пластиковых карт "ACR1281U-C1" или "IronLogic Z-2 USB". Кроме того, можно использовать Android-телефон, оснащённый NFC с мобильным приложением "NFC Reader".
Если контроллер оснащен считывателем карт EM-Marine, то в офисе потребуется считыватель карт EM-Marine "IronLogic Z-2 USB".

Непосредственно к компьютеру с установленной системой "КМАЗС-ОФИС" можно подключить до 4 систем измерения уровня.

Программу можно запускать на персональном компьютере, ноутбуке, а также на терминальном Windows-сервере. Максимальное количество операторов, одновременно работающих в программе КМАЗС-ОФИС, ограничено количеством лицензий на ключе защиты. Программу можно запускать в режиме службы (для запуска в режиме службы также используется лицензия на ключе защиты). Поддерживаются ОС Windows: 7, 8, 8.1, 10, 11, как x86, так и x64. ARM-версия ОС Windows не поддерживается!
