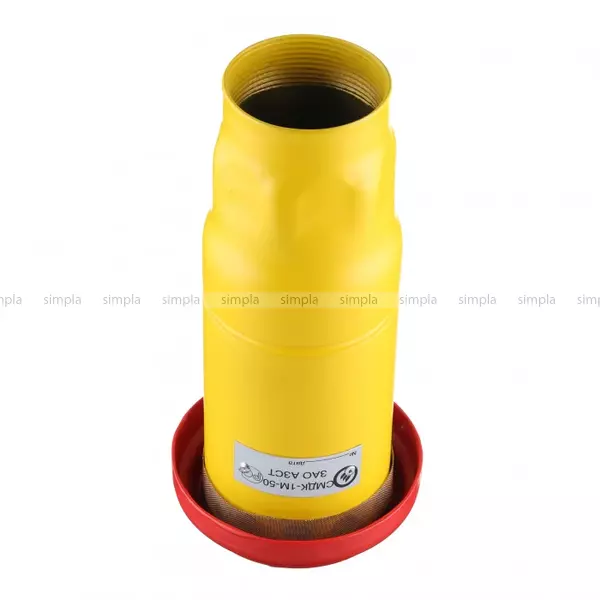

Дыхательный клапан СМДК 50

Клапан дыхательный реверсивный, совмещенный с огнепреградителем - СМДК

Предназначен для регулировки давления паров в газовом пространстве резервуаров для нефтепродуктов в заданном пределе в процессе закачивания и выкачивания нефтепродуктов, а так же при колебании температуры.

Предотвращает проникновение искр и пламени внутрь резервуара, а также он препятствует сокращению потерь нефтепродуктов при испарении.

Устанавливается на линии деаэрации на резервуарах АЗС и резервуарах объектов нефтепродуктообеспечения.

Имеет разборную конструкцию и состоит из следующих основных частей:

Крышка (поз.1), корпус (поз.2) и присоединительный разъем (поз. 3) предназначены для защиты от внешних воздействий и размещения рабочего механизма СМДК и кассеты огневого предохранителя, материал корпуса – алюминиевый сплав, латунь или нерж. сталь, крышки - алюминиевый сплав

Рабочий механизм клапана дыхательного реверсивного, состоит из обоймы, завальцованной в корпуса, штока с тарелкой клапана вакуума, тарелки клапана давления, пружины клапана вакуума и пружины клапана давления

Рабочий элемент огнепреградителя - кассета, изготовленная из алюминиевой плоской и гофрированной лент, сверху от осевого перемещения зафиксирована стопором

Преимущества:

Имеет сравнительно небольшой вес.
Материал корпуса латунь, нержавеющая сталь, алюминий
Изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69.
Условия эксплуатации: относительная влажностью до 95% и температурой от –50°С до +50°С.
Встроенные клапана малого и большого дыхания подпружиненные
Создает эстетический внешний вид для стойки деаэрации
Может быть окрашен в любой цвет (порошковая окраска)

Технические характеристики

Минимальный диаметр прохода, мм 50
Пропускная способность, л/мин 200-400
Давление выпуска / впуска паров, МПа 0,02/0,01
Присоединительная резьба по ГОСТ 24705-81 труб. 1 1/2”
Габаритные размеры, не более:
- высота, мм 240
- диаметр, мм 108
Масса, кг 1,55
Материал латунь/нерж./АМГ

Техническое обслуживание

При эксплуатации производить осмотр тарелок, сеток и элементов огнепреградителя в следующие сроки:

в весенне-летний период – не менее одного раза в месяц;
при температуре ниже нуля - не менее двух раз в месяц.
При профилактических осмотрах кассеты клапана необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.
