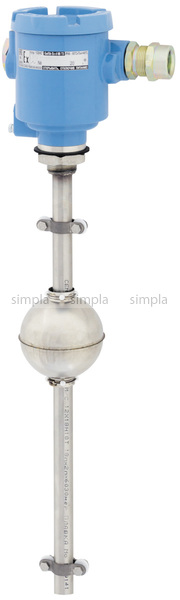

Герконовый уровнемер ПМП-062
Характеристики
- от 100 до 6 000; от 100 до 2500 (транспортное исполнение); от 100 до 2000 (инверсное исполнение)
- 50 / 50 (зависит от типа поплавка)
- УХЛ1
- от -50 до +60
- IP66 Все характеристики
Применение
Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА.
Имеет дополнительные выходы в виде магнитоуправляемых контактов, замыкающихся при достижении нижнего и (или) верхнего пределов измерений.
Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности
Основные объекты эксплуатации:
АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
системы автоматизации пищевой и химической промышленности, коммунальной сферы
Описание
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлена электронная плата с магниточувствительными контактами (герконами). Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды, замыкая герконы.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Все характеристики
- от 100 до 6 000; от 100 до 2500 (транспортное исполнение); от 100 до 2000 (инверсное исполнение)
- 50 / 50 (зависит от типа поплавка)
- УХЛ1
- от -50 до +60
- IP66
- Ga/Gb Ex db IIB T3 / Ga/Gb Ex d IIB T3
- от 12 до 42 (DC)
- 15 лет
- 50000
- 4-20 мА
- ±5 мм или ±0,2% от диапазона выходного сигнала (принимается большее значение)
- от -50 (при условии отсутствия замерзания контролируемой среды) до +80 (до +125 – по согласованию с изготовителем)
- от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.)
- 25
- ±0,02 %
- 5
- от 0,05 до 42
- 0,5
- 9
- есть
