Герконовый уровнемер ПМП-118
Характеристики
- ±5
- ±0,5 (в диапазоне от -40 до +105) ±1 (в диапазоне от -50 до -40 и от 105 до 125)
- УХЛ1
- от -50 до +60
- IP66 Все характеристики
Применение
Предназначен для измерения и параметров жидких некристаллизующихся сред, в т. ч. взрывоопасных, находящихся в резервуарах и емкостях.
Применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.
Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования; транспортные резервуары, авто-, ж/д-цистерны; системы автоматизации пищевой и химической промышленности, коммунальной сферы.
Описание

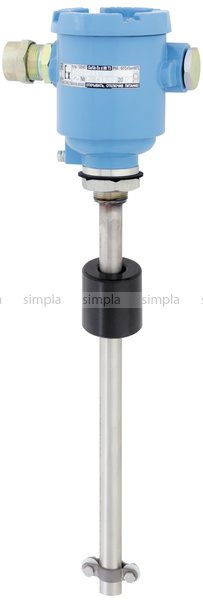

Корпус из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными устройствами крепления защитных оболочек кабеля. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми).
Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Кроме измерений уровня и температуры преобразователь расчитывает среднюю температуру среды, плотность, объём и массу. Осуществляет выдачу управляющих сигналов при достижении приведёнными параметрами заданных значений и (или) при неисправности.
Все характеристики
- ±5
- ±0,5 (в диапазоне от -40 до +105) ±1 (в диапазоне от -50 до -40 и от 105 до 125)
- УХЛ1
- от -50 до +60
- IP66
- Ga/Gb Ex db IIB T3; Ga/Gb Ex d IIB T3
- 1500 (СЕНС); 1200 (RS-485)
- DC: от 4 до 15 (СЕНС); от 6 до 36 (RS-485)
- 100 (СЕНС); 400 (RS-485)
- 100 000
- 15
- от -50 до +100 (до +125 по согласованию с изготовителем)
- 2,5 (10 по заказу)
- от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.)
- 25
- от 100 до 6000
- от 100 до 2500
- от 100 до 2000
