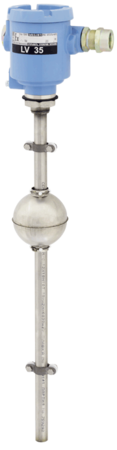

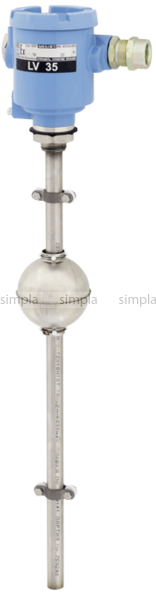

Герконовый уровнемер с аналоговым выходом ПМП-063
Характеристики
- от 100 до 6 000; от 100 до 2500 (транспортное исполнение); от 250 до 5000 (исполнение в оболочке из PVDF)
- 50 / 50 (зависит от типа поплавка)
- УХЛ1
- от -50 до +60; от -40 до +60 для ПМП-063I
- IP66 Все характеристики
Применение
Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА и (или) цифровой кодированный сигнал на базе протокола HART.
Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.
Основные объекты эксплуатации:
АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
системы автоматизации пищевой и химической промышленности, коммунальной сферы
Особенности
исполнение с видом взрывозащиты «искробезопасная электрическая цепь i» уровня «ia» и маркировкой взрывозащиты 0Ex ia IIB T5 Ga X
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
простое применение и ввод в эксплуатацию
транспортное исполнение для передвижных резервуаров, включая морские и речные суда
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
Корпус изготавливается из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлена электронная плата с магниточувствительными контактами (герконами). Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды, замыкая герконы.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Все характеристики
- от 100 до 6 000; от 100 до 2500 (транспортное исполнение); от 250 до 5000 (исполнение в оболочке из PVDF)
- 50 / 50 (зависит от типа поплавка)
- УХЛ1
- от -50 до +60; от -40 до +60 для ПМП-063I
- IP66
- Ga/Gb Ex d IIВ ТЗ; 0Ex ia IIB T6...T4 Ga X (ПМП-063I); Ga/Gb Ex db IIB T6...T4 X (исп. PVDF)
- от 9 до 42 (до 30 – для взрывозащиты 0Ex ia IIB T5 Ga X)
- 15
- 100 000
- 4-20 мА (HART)
- ±5 мм или ±0,15 (±0,1) % от диапазона выходного сигнала (принимается большее значение)
- от -501) до +100 (до +125 – по согласованию с изготовителем); от -501) до +80 (исп. PVDF)
- 2,5; 0,07 (исп. PVDF)
- от 450 до 1500 (бензин, дизель, СУГ, нефть, керосин, одорант и др.)
- 15
- ±0,02
- 5
- есть
