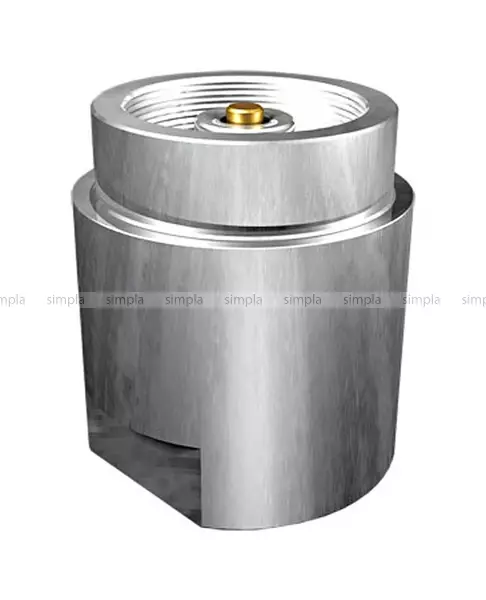

Клапан обратный верхней установки Ду40 устанавливается на линиях транспортировки нефтепродуктов, а также линиях возврата паров с топливораздаточных колонок на АЗС горизонтально и вертикально.
Корпус клапана изготовлен из алюминиевого сплава.
Тарелка клапана имеет шток с пружиной. Данное техническое решение позволяет гарантированно запирать клапан по окончании работы.
Клапан монтируют горизонтально и вертикально на стальную трубу Ф48 .
Контроль эксплуатации:
Интервал температур от –50°С до +50°С
Производить осмотр тарелки клапана, сетки, пружины не реже 1 раз в 2 года
Технические характеристики:Условный диаметр прохода, Ду, мм 40
Пропускная способность не менее, л/мин. 0,06
Макимальное давление МПа 0,6
Давление срабатывания, не более, МПа 0,02
Масса, кг (без упаковки) 0,45
Присоединительная резьба по ГОСТ 24705 труб. 1 1/2"
Габаритные размеры, не более:
-диаметр 70-высота 72
Материал корпуса алюминиевый сплав
