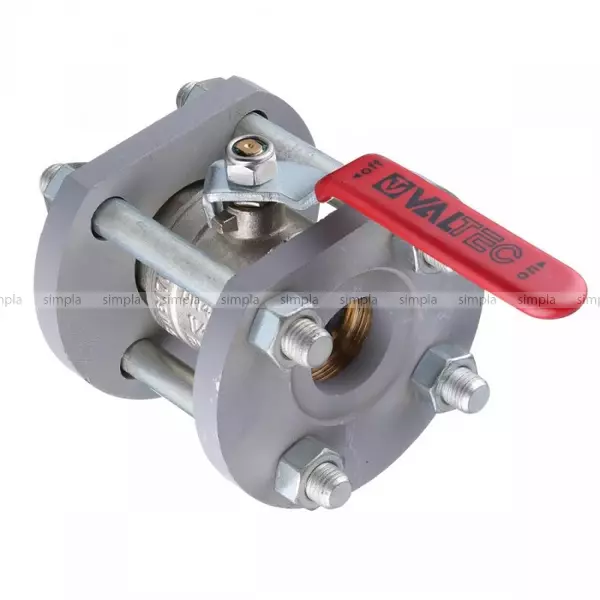

Кран шаровой фланцевый ду 40 предназначен для оборудования трубопроводов технологической системы АЗС.
Конструкция крана состоит из следующих основных частей:
- Фланцы - предназначены для сварного соединения с патрубками для КШ и для присоединения ответных фланцев КШН- Кран шаровой фланцевый ду 40
- Прокладки из маслобензостойкой резины (или полиуретана) - предназначены для обеспечения герметичности соединения крана с фланцами
- Шпильки и гайки - предназначены для сборки узла
- Соединение корпуса и фланца выполнено по принципу шип-паз. (паз во фланце)
- Установка КШ в технологическую линию выполняется сварным соединением стальных фланцев КШ со стальными патрубками трубопроводов
- Эксплуатируется в гидравлической системе с давлением до 0,6 МПа, в окружающей среде при относительной влажности до 95% и температуре от -40oС до +50oС
- Соответствует классу герметичности В по ГОСТ 9544-93
ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ.
Для подключения крана КШ в технологическую линию необходимо:
- отсоединить фланцы, для чего отвернуть 4 гайки М16 и снять уплотнительные прокладки;
- приварить электросваркой фланцы к соответствующим патрубкам технологического трубопровода;
- установить на фланцы уплотнительные прокладки, вставить между фланцами шаровой кран;
- установить шпильки и затянуть гайки М16;
-произвести проверку герметичности собранного соединения.
Примечание
В комплект входят необходимые для установки фланцы, шпильки и гайки.
Технические характеристики:
Условный диаметр прохода, Ду, мм 40
Рабочее давление, МПа 0,6
Несоосность трубопроводов, не более, град. 2
Наружный диаметр трубы, не более, мм 60
Габаритные размеры, не более:
- длина (по фланцам), L1, мм 110
- длина (по шпилькам), мм 145
- диаметр фланцев, мм 140
Масса, кг (без упаковки) 4,1
Присоединительные размеры:
Наружный диаметр трубы Дтр, не более, мм 60
Диметр по отверстиям D, мм 105
Диаметр отверстий d, мм 18
