Кран шаровой фланцевый ду 50 предназначен для оборудования трубопроводов технологической системы АЗС.
Конструкция крана состоит из следующих основных частей:
- Фланцы - предназначены для сварного соединения с патрубками для КШ и для присоединения ответных фланцев КШН

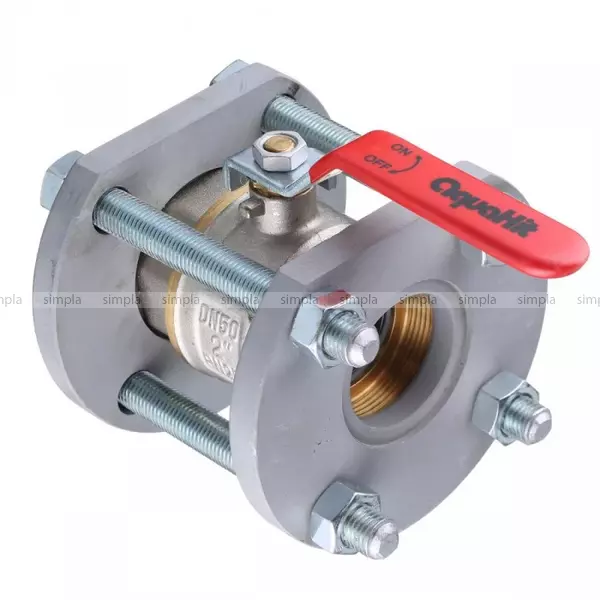

- Кран шаровой фланцевый ду 50
- Прокладки из маслобензостойкой резины (или полиуретана) - предназначены для обеспечения герметичности соединения крана с фланцами
- Шпильки и гайки - предназначены для сборки узла
- Соединение корпуса и фланца выполнено по принципу шип-паз. (паз во фланце)
- Установка КШ в технологическую линию выполняется сварным соединением стальных фланцев КШ со стальными патрубками трубопроводов
- Эксплуатируется в гидравлической системе с давлением до 0,6 МПа, в окружающей среде при относительной влажности до 95% и температуре от -40oС до +50oС
- Соответствует классу герметичности В по ГОСТ 9544-93
Технические характеристики:
Условный диаметр прохода, Ду, мм 50
Рабочее давление, МПа 0,6
Несоосность трубопроводов, не более, град. 2
Наружный диаметр трубы, не более, мм 60
Габаритные размеры, не более:
- длина (по фланцам), L1, мм 122
- длина (по шпилькам), мм 155
- диаметр фланцев, мм 140
Масса, кг (без упаковки) 4,9
Присоединительные размеры:
Наружный диаметр трубы Дтр, не более, мм 60
Диметр по отверстиям D, мм 105
Диаметр отверстий d, мм 18
