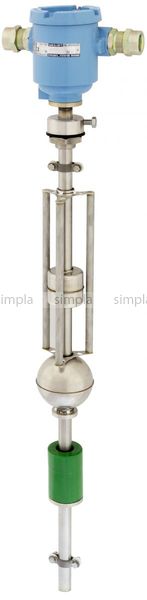

Магнитострикционный уровнемер-плотномер ПМП-201
Характеристики
- 24715-14
- уровень жидкости, м; уровень раздела сред (уровень подтоварной жидкости), м; температура жидкости средняя, °C; процентное заполнение объёма резервуара, %; объём жидкости, м³; масса продукта, т; плотность жидкости, г/см³; объём основного продукта (объём жидкости над разделом сред), м³; температура паровой фазы СУГ, °C; масса паровой фазы, т; масса жидкой фазы, т; температура в каждой точке измерения (до восьми точек), °C
- от 500 до 6 000
- ±1
- от -50 до +60 Все характеристики
Применение
Предназначен для измерения и контроля параметров жидких сред, в том числе взрывоопасных, при учётно-расчётных и технологических операциях.
Применяется для транспортировки этилового спирта и спиртосодержащей продукции, в современных системах коммерческого учёта нефтепродуктов, системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.
Описание
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний зажим заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съемную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми). Поплавки (не более трёх) свободно перемещаются по направляющей. Для химически агрессивных сред защитная оболочка направляющей и поплавки изготавливаются из PVDF, фторопласта.
Измерение уровня жидкости основано на эффекте магнитострикции. Через звукопровод из магнитострикционного материала пропускается импульс тока, создающий вокруг звукопровода магнитное поле. В месте расположения поплавка с магнитом, возникает импульс упругой деформации. Уровень жидкости определяется интервалом времени распространения импульса. Многоточечное измерение температуры осуществляется интегральными датчиками. Измерение плотности осуществляется с помощью дополнительного поплавка, глубина погружения которого относительно поплавка уровня зависит от плотности жидкости.
Объём жидкости автоматически определяется по градуировочной таблице или формулам (для резервуаров простых геометрических форм), хранящимся в памяти уровнемера.
Измерение массы нефтепродуктов и сжиженных углеводородных газов осуществляется по аттестованным методикам.
Все характеристики
- 24715-14
- уровень жидкости, м; уровень раздела сред (уровень подтоварной жидкости), м; температура жидкости средняя, °C; процентное заполнение объёма резервуара, %; объём жидкости, м³; масса продукта, т; плотность жидкости, г/см³; объём основного продукта (объём жидкости над разделом сред), м³; температура паровой фазы СУГ, °C; масса паровой фазы, т; масса жидкой фазы, т; температура в каждой точке измерения (до восьми точек), °C
- от 500 до 6 000
- ±1
- от -50 до +60
- ±0,5 (в диапазоне от -40 до +60 °C); ±1 (в диапазоне от -50 до -40 °C)
- от 500 до 1 500
- ±1 (для нефтепродуктов); ±2,5 (для СУГ)
- от -50 до +60
- 2,5
- от 450 до 1 500
- 15 / 25
- ±0,65 (в диапазоне от 0 до 120 т) ; ±0,5 (в диапазоне от 120 т и выше)
- во всём диапазоне измерений
- 8
- УХЛ1
- от -50 до +60
- IP66
- Ga/Gb Ex db IIB T3
- 1500 (СЕНС) ; 1200 (RS-485)
- от 4 до 15 (СЕНС); от 6 до 50 (RS-485)
- 100 (СЕНС); 400 (RS-485)
- 10
- 15
