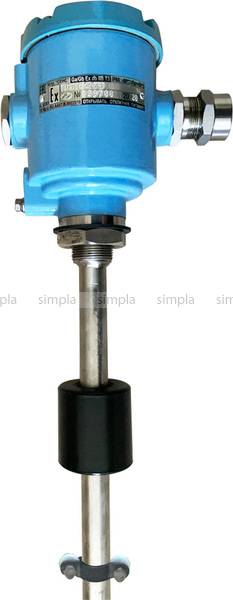

Магнитострикционный уровнемер с аналоговым выходом ПМП-263
Характеристики
- 25
- от 500 до 6 000; от 500 до 3000 (транспортное исполнение и исполнение без верхней неизмеряемой зоны); от 500 до 2500 (инверсное исполнение)
- от 450 до 1 500
- IP66
- Ga/Gb Ex db IIB T3 Все характеристики
Применение
Предназначен для измерения уровня жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) и его преобразования в унифицированный токовый сигнал 4 – 20 мА и (или) цифровой кодированный сигнал на базе протокола HART.
Кроме того, вариант исполнения преобразователя, оснащённый поплавком раздела сред, осуществляет преобразование уровня раздела сред двухфазной жидкости в цифровой кодированный сигнал на базе протокола HART.
Применяется в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.
Основные объекты эксплуатации:
АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования
системы автоматизации пищевой и химической промышленности, коммунальной сферы
Описание
Корпус изготавливается из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу – из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент. Поплавок с магнитом свободно перемещается по направляющей вместе с изменяющимся уровнем среды.
Измерение уровня жидкости основано на эффекте магнитострикции. Через звукопровод из магнитострикционного материала пропускается импульс тока, создающий вокруг звукопровода магнитное поле. В месте расположения поплавка с магнитом, возникает импульс упругой деформации. Уровень жидкости определяется интервалом времени распространения импульса. Многоточечное измерение температуры осуществляется интегральными датчиками. Измерение плотности осуществляется с помощью дополнительного поплавка, глубина погружения которого относительно поплавка уровня зависит от плотности жидкости.
Все характеристики
- 25
- от 500 до 6 000; от 500 до 3000 (транспортное исполнение и исполнение без верхней неизмеряемой зоны); от 500 до 2500 (инверсное исполнение)
- от 450 до 1 500
- IP66
- Ga/Gb Ex db IIB T3
- 2-проводная
- 10 лет
- от -50 до +80
- от 9 до 42 (DC)
- 1
- 100 000
- ± 1 мм или ± 0,05% от диапазона измерений – большее значение
- ± 1 мм
- ± 1,5 мм
- открытый коллектор (2 дискретных выхода): - коммутируемая мощность: не более 10 Вт - коммутируемое напряжение постоянного тока: не более 42 В - коммутируемый ток: не более 0,3 А - падение напряжения на замкнутом выходе при токе 0,3 А: не более 1 В - вид нагрузки: активная
- 4-20 мА и (или) цифровой кодированный сигнал на базе протокола HART
- 2,5
