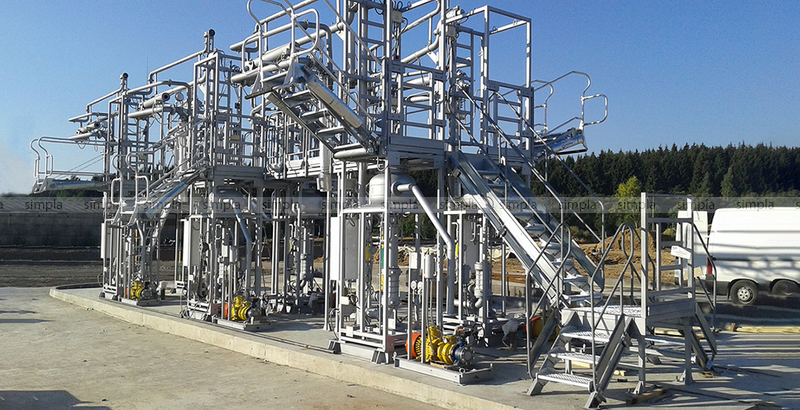

Металлоконструкции (площадка стационарная, лестница передвижная, лестница входная, надземные переходы, мостик переходной, трап перекидной, навес)

Металлоконструкции производства «АО Промприбор»:

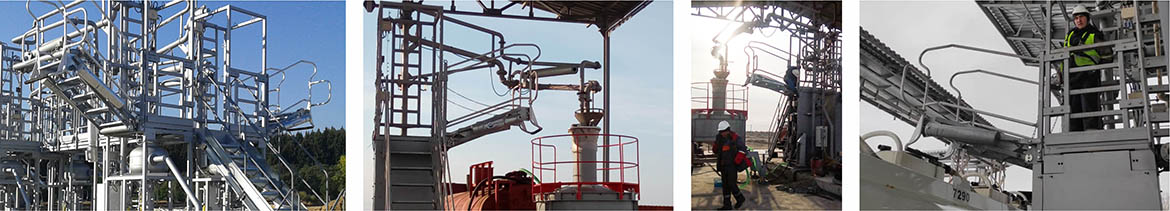

Трапы перекидные

предназначены для обслуживания автомобильных и железнодорожных цистерн, применяется для перехода с металлоконструкции системы измерительной АСН-15 на цистерну при операциях налива автоцистерн.

Трап перекидной представляет собой конструкцию, состоящую из ступеней и параллелограммного механизма, благодаря которому ступени всегда остаются в горизонтальном положении. В качестве уравновешивающего механизма перекидного трапа служит амортизатор пружинного типа.

 Опорная часть трапа оборудована резиновым противоударным бампером для предотвращения искрообразования и повреждения цистерн.

Конструкция трапа обеспечивает защиту ног оператора от защемления ступенями при раскладывании из гаражного положения в рабочее путем применения «ломаного порожка».

Трущиеся пары трапа, а так же узлы, соприкасающиеся с цистернами изготовлены из материалов, предотвращающих искрообразование, для обеспечения работы трапа на опасных объектах, связанных с обращением и хранением взрывопожароопасных и токсичных веществ.

В комплектации трапа возможно применение дополнительных элементов защиты оператора от падения, к ним относятся кольцо безопасности или поручни безопасности. Кольцо безопасности является полноценным защитным барьером для оператора, так как накрывает заливную горловину со всех сторон.

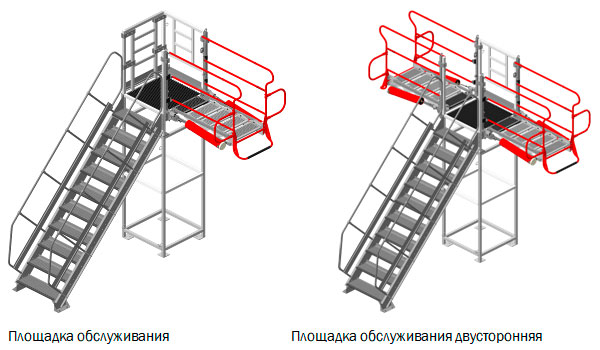

Площадки обслуживания автоцистерн

предназначены для обеспечения безопасности и удобства работы оператора-наливщика при отпуске нефтепродуктов в

 автомобильные цистерны, могут применяться для осмотра автоцистерн, а также в составе мини терминалов для организации оптовой торговли нефтепродуктами.

Площадка обслуживания обеспечивают максимальную безопасность при подъеме на автоцистерны. Для обеспечения безопасности применены следующие решения:

- входные лестницы изготавливаются с углом подъема 45° с безопасными поручнями, отбортовкой по всему периметру лестницы, конструкция ступеней предотвращает скольжение.
- трущиеся пары трапа, а так же узлы, соприкасающиеся с авто цистернами изготовлены из материалов, предотвращающих искрообразование;
- ступени перекидного трапа всегда остаются в горизонтальном положении, это обеспечивает максимальное удобство и безопасность при подъеме на автоцистерну;
- поручни безопасности трапа защищают оператора от падения;
- последняя (опорная) ступенька оборудована резиновым противоударным бампером для предотвращения искрообразования и повреждения цистерн
- конструкция трапа обеспечивает защиту ног оператора от защемления ступенями при раскладывании из гаражного положения в рабочее путем применения «ломаного порожка».

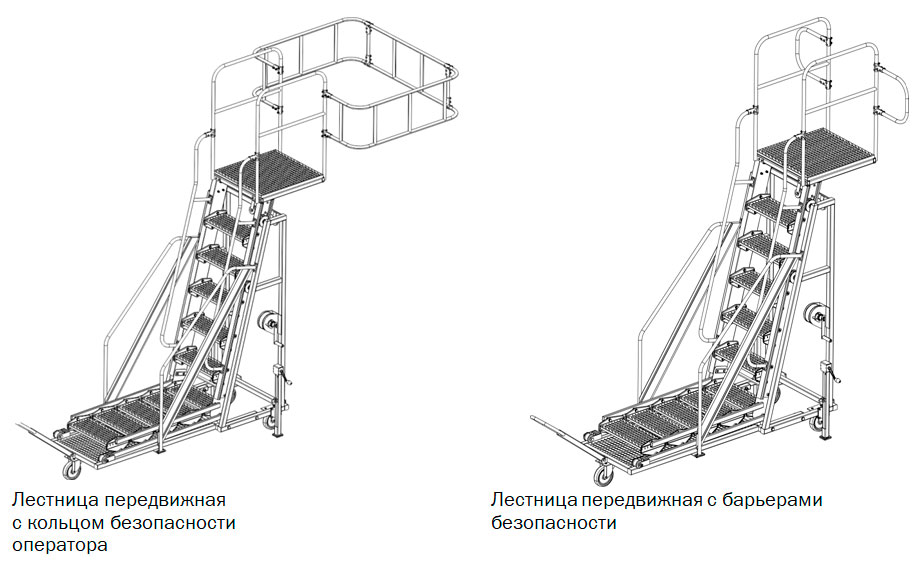

Лестницы передвижные

Лестница передвижная позволяет обслуживать цистерны разной высоты, регулировка высоты производится с помощью конструкции у основания лестницы, состоящей из ступеней и параллелограммного механизма, благодаря которому ступени всегда остаются в горизонтальном положении. Подъем и опускание лестницы осуществляется с помощью барабанной лебедки с канатом. На верхней платформе предусмотрено ограждение, для безопасной работы на автоцистерне. Устойчивость лестницы в рабочем положении обеспечивают передние домкраты.

В зависимости от высоты автоцистерны с помощью лебедки, возможно, увеличение или уменьшение длины лестницы. Диапазон высот обслуживания от 2555 до 3625 мм. Кольцо безопасности защищает оператора от падения.

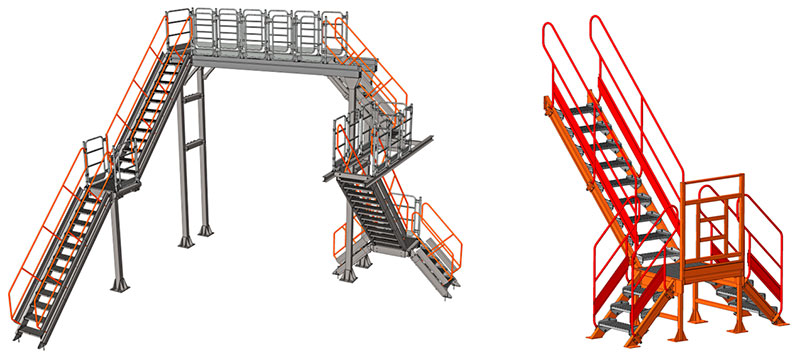

Входные лестницы, переходные мостики

Входные лестницы служат для подъема оператора на площадку «тела эстакады» для обслуживания заливной горловины ЖД цистерны.

Учитывая то, что фронт налива может состоять из большого количества вагонов-цистерн, то для обеспечения безопасности оператора «тело эстакады» должно иметь эвакуационные переходы. Эвакуационные переходы формируются комбинированием лестниц и переходных мостиков. Разнообразие типоразмеров лестниц и промежуточных площадок позволяет формировать переходы различного назначения, в частности переходы через продуктовые трубопроводы.

Комплект навесного оборудования для формирования эвакуационного перехода:

- входные лестницы,
- переходные мостики защитные ограждения,
- промежуточные пролеты.

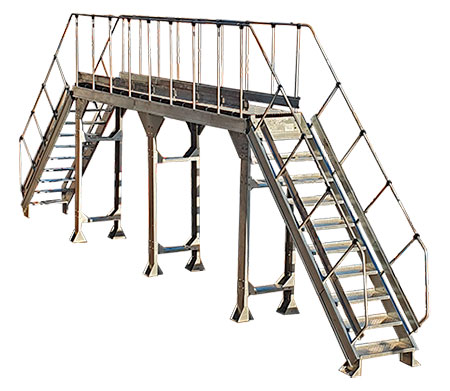

Переходы надземные

Переходы надземные изготавливается из оцинкованного горячим способом стального листа и труб под любые размеры (А; Н; В) с возможностью применения перекрёстных проходов и лестниц

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ:

- Поручни диаметром 32 мм, шаг стоек поручней не более 2м;
- Бортовая обшивка высотой 150 мм, исключает возможность проскальзывания ног человека;
- Решётчатый настил и порожки лестниц выполнены с элементами противоскольжения, сброса осадков и защитой от защемления ног;
- На заводе-изготовителе осуществляется частичная сборка (лестниц, прогонов и стоек), остальная сборка осуществляется на месте с помощью прилагаемого крепежа без применения сварочных работ;
- Фундаменты на нагрузку рассчитываются исходя из местных грунтов с учётом веса конкретного перехода и персонала;
- Высота перехода и количество прогонов изготавливается по заказу.

ПОЛНОСТЬЮ УНИВЕРСАЛЬНЫЙ ДИЗАЙН.
Для индивидуальных нужд позволяет использовать устройства в различных конфигурациях

ПРЕДВАРИТЕЛЬНО СПРОЕКТИРОВАННЫЕ КОМПОНЕНТЫ.
Вы экономите индивидуальные инженерные затраты и затраты на изготовление на месте

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ БЕЗОПАСНОСТИ ВСТРОЕНО В ПРОДУКТ.
Снижает риск владельца и повышает безопасность

ЛЁГКИЙ МОНТАЖ БЕЗ ПРОВЕДЕНИЯ СВАРОЧНЫХ РАБОТ
