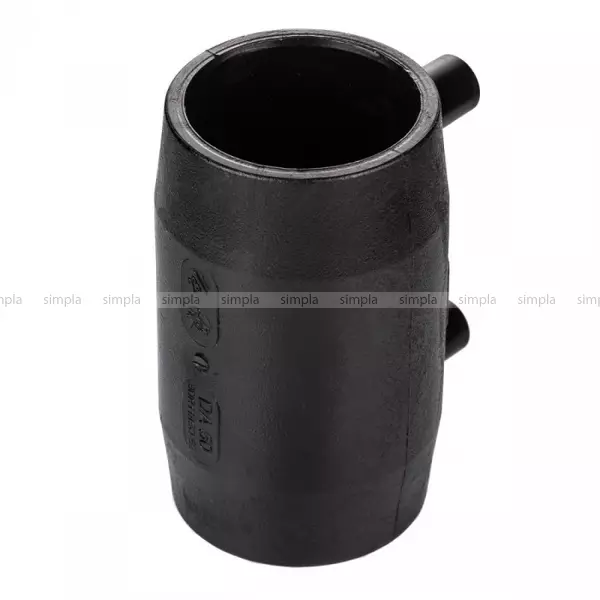

Муфта э.с. D50

Электросварная полиэтиленовая муфта 50 мм SDR 11 - это элемент трубопровода, который выполняет функцию соединителя двух фасонных частей между собой, либо с сегментными или литыми изделиями ПНД.

Муфта электросварная 50 мм SDR 11 используется со всеми видами полиэтиленовых ПНД магистралей, предназначенных для транспортировки нефтепродукта.

Электросварная муфта - лидер среди соединительных элементов в системе монтажа ПНД. Она сконструирована так, что соединяемые окончания должны быть вставлены в раструб электросварной муфты до её середины. Электросварная муфта 50 мм с внутренним упором для более точной фиксации положения внутри. В зависимости от производителя электросварная муфта существует двух видов: с закрытой и открытой спиралью.

Нагревательный элемент укладывается внутри электросварной муфты 50 мм проволокой, которая выведена на поверхность клеммами, к которым подключают электросварочный аппарат.

Назначение
С помощью электросварных муфт с закрытой спиралью осуществляется соединение труб ТПДС в одностенной трубопроводной системе. В РФ данный тип муфт называется – соединительной деталью с закладными нагревателями.

Технические характеристики
Электросварная муфта изготавливается из полиэтилена марки PE 100 (PE 100).

Данный SDR 11 рассчитан на рабочее давление в сети до 10 атмосфер для топливопровода. Сваривается с пластиковыми трубами с помощью электромуфтового аппарата.
Сварка осуществляется при температурных режимах в соответствии со СНИПом в интервале от минус 10 до плюс 40 градусов.
Перед установкой концы ПНД обязательно очищаются от грязи и оксидного слоя, обезжириваются 70-% спиртовым раствором с помощью салфеток или ветоши.
После чего, зачищенные и обезжиренные их вставляют во внутрь электросварной муфты.
Сварка по штрих коду или информации на муфте всеми типами сварочных аппаратов
Класс по ГОСТ Р ISO12176-2-2011 SVLV
Входное напряжение (АС) 220 - 230 В~/АС, (185-300В)
Входной ток от 16 А
Входная частота 50 Гц (40-70 ГЦ)
Выходное напряжение 8-48В АС /~ е должно быть стабилизировано в пределах ± 1,5 % номинального значения, при этом отклонения напряжения не должны превышать ± 0,5 В
Выходной ток от 60 А - max.: 90А, должен быть стабилизирован в пределах ± 1,5 % номинального значения, рабочая температура монтажа -10°С- +50°С
Класс защиты аппарата СЕ, IP54, класс 2
Диаметры разъемов для сварочного кабеля 4,0 мм
Подготовка и процесс сварки по DVS 2207-1, остывание сварного соединения должно быть естественным.
Марки рекомендованных аппаратов:

1.Серия аппаратов GF+ MSA

2. Аппараты фирмы Suaron Tersoplast

3. Widos серия ESI

4. Huеrner серия HST

5. ROTHENBERGER серия ROFUSE

6. Nowatech

7. Ritmo серия Elektra
