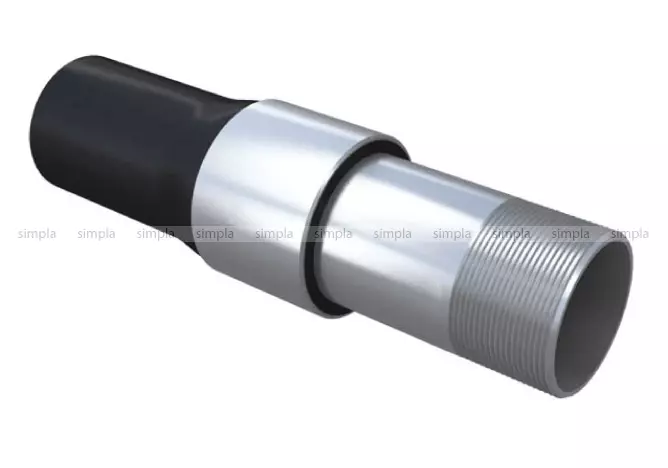

Переходник металл-пластик 3" (с резьбой)

Конструкция соединителей представляет собой сборку из пластиковой трубы, металлического оцинкованного патрубка герметично соединенных между собой с помощью обжимной втулки.
Металлическая часть соединителя может поставляться в различных вариантах: прямой, с отводом и т.д.
Вид климатического исполнения УХЛ, категория размещения 4,2 по ГОСТ 15150-69 при эксплуатации изделия от -50oC до +50oC при относительной влажности воздуха до 98%.
Назначение
Переходник металл-пластик, предназначен для соединения пластикового и металлического трубопроводов с присоединительными размерами: Ду 25, 32, 40, 50, 80.

Составной частью переходника металл-пластик является стальной фланец.

При монтаже фланец приваривается к корпусу тех. отсека благодаря чему, обеспечивается высокая скорость монтажа и герметичность шахты.

Сварное крепление фланца к шахтам, так же позволяет избежать возможных подвижек трубопроводов после укладки и засыпки.

Внутренний электропроводный слой пластикового трубопровода беспрепятственно соединяется с металлом обеспечивая прекрасную токопроводность и возможность для сброса статического электричества.

Ввод в шахту двухстенного металлического трубопровода обеспечивает удобство контроля герметичности линии датчиком давления или манометром.

Предназначение

Переходники металл-пластик монтируются в системах подземных трубопроводов для герметичной перекачки легковоспламеняющихся жидкостей с возможностью контроля межстенного пространства трубопровода в шахте резервуара.

Фитинги выполняются из высококачественных материалов, с использованием передовых технологий.
С одной стороны концевое соединение имеет трубу для приварки стального трубопровода, а с другой трубу для приварки пластикового трубопровода.

Концевые соединения имеют отменные эксплуатационные характеристики, обеспечивающие увеличенный срок службы.

ПРЕИМУЩЕСТВА

Технология с применением сварной технологии
Герметичность соединений трубопровода
Работа в широком температурном диапазоне

1. труба пластик
2. обжимная втулка
3. металлическая труба

ВНИМАНИЕ!

Данный переходник металл-пластик, выполнен с резьбовым соединением. Длина переходника 855 мм.

Выпускается так же переходник металл-пластик без резьбы.

Технические характеристики:

Масса, без упаковки, кг 4,4
Длинна, не более, мм 920
Диаметр прохода минимальный, мм 80
Диаметр наружный с фланцем, не более, мм 228
Диаметр наружный не более, мм 106
Давление рабочее МПа (кг/см2) 0,6 (6,0)
Давление максимальное МПа (кг/см2) 0,9(9,0)
Толщина стенки для труб пластиковых, не менее, мм 5,0
Толщина стенки для труб стальных, не менее, мм 3,5

Марки рекомендованных аппаратов:
1.Серия аппаратов GF+ MSA

2. Аппараты фирмы Suaron Tersoplast

3. Widos серия ESI

4. Huеrner серия HST

5. ROTHENBERGER серия ROFUSE

6. Nowatech

7. Ritmo серия Elektra
