ППР устанавливается на линии деаэрации резервуара.
ППР работает в пневматической (дыхательной) системе резервуаров с относительной влажностью до 95% и при температуре от –50°C до +50°C.
ППР имеет разборную конструкцию и состоит из следующих основных частей:
корпус и крышка - предназначены для защиты от внешних воздействий и размещения рабочего механизма ППР, материал корпуса - алюминиевый сплав.
рабочий механизм ППР состоит из обоймы, завольцованной в стенке корпуса, щтока с тарелкой клапана вакуума, тарелки клапана давления, пружины клапана вакуума и пружины клапана давления.
Назначение

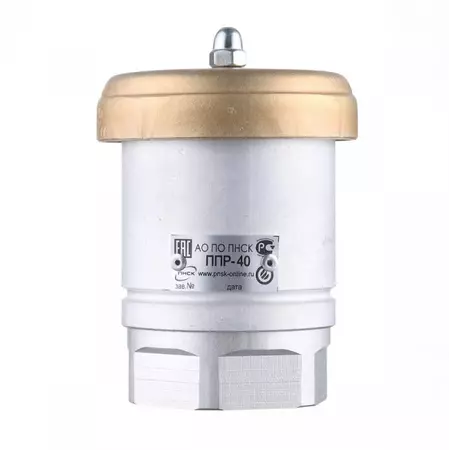

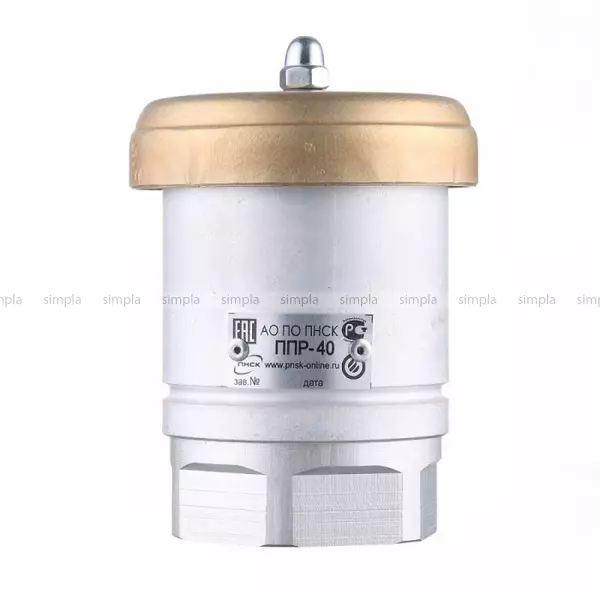

Пневмоклапан предохранительный реверсивный (ППР) предназначен для выравнивания давления в газоуравнительной системе резервуара.
Технические характеристики:
Минимальный диаметр прохода, мм 40
Пропускная способность, м3/час 1,7
Давление выпуска паров, МПа 0,02
Давление впуска паров, МПа 0,01
Присоединительная резьба по ГОСТ 24705-81 труб. 1 1/2”
Габаритные размеры, не более:
- высота, мм 100
- диаметр, мм 100
Масса, без упаковки, кг 0,6
Материал АМГ
При профилактических осмотрах кассеты клапана необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.
При эксплуатации производить осмотр тарелок, сеток и элемент огнепреградителя в следующие сроки:
в весенне-летний период – не менее одного раза в месяц;
при температуре ниже нуля не менее двух раз в месяц.
При профилактических осмотрах кассеты клапана необходимо промывать растворителем и продувать сжатым воздухом для снятия смолистых отложений и пыли.
