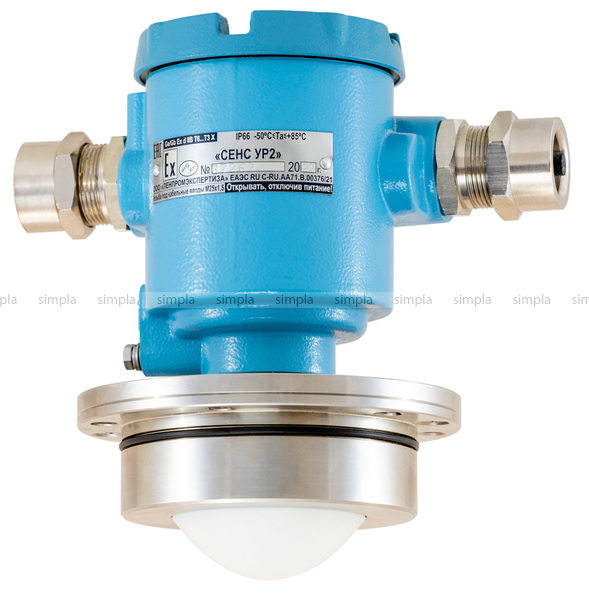

Радиоволновой уровнемер СЕНС УР2

Характеристики

Масса, кг от 6 до 17 (в зависимости от варианта исполнения)
Климатическое исполнение по ГОСТ 15150 УХЛ1
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты Ga/Gb Ex d IIB T6...Т3 X
Дискретность измерений уровня, мм 0,5

Все характеристики

Применение
Предназначен для измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках).

Применяется в современных системах коммерческого учета нефти и нефтепродуктов при учётно-расчётных и технологических операциях на объектах топливно-энергетического комплекса, коммунального хозяйства, химической, фармацевтической, пищевой промышленности.

Устанавливается во взрывоопасных зонах помещений и открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения. Имеет разделительный элемент по ГОСТ 31610.26, возможен монтаж на резервуар, внутри которого постоянно присутствует взрывоопасная газовая смесь (зона класса 0).

Описание
По принципу работы уровнемер является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.

Состоит из корпуса и рупорно-линзовой антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Уровнемер излучает радиоволны в направлении поверхности измеряемой среды, и принимает отражённый от неё сигнал, измеряя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости установочного фланца).

Для оптимального выбора комплектации уровнемера предлагаем воспользоваться технической консультацией по применению.

Все характеристики

Масса, кг от 6 до 17 (в зависимости от варианта исполнения)
Климатическое исполнение по ГОСТ 15150 УХЛ1
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты Ga/Gb Ex d IIB T6...Т3 X
Дискретность измерений уровня, мм 0,5
Потребляемая мощность, Вт, не более 1 (модель с интерфейсами СЕНС и RS-485) 1,5 (модель с интерфейсами СЕНС, RS-485 и 4-20 мА)
Средняя наработка на отказ, ч, не менее 100 000
Назначенный срок службы, лет 15
Интерфейсы (протоколы) СЕНС (СЕНС); RS-485 (Modbus RTU); 4-20 мА (HART)
Максимальное измеряемое расстояние, мм 30 000
Минимальное измеряемое расстояние, мм 300
Минимальный измеряемый уровень среды в резервуаре, м от 0 до 0,5
Пределы допускаемой основной погрешности измерений уровня для цифровых кодированных выходных сигналов, в зависимости от варианта исполнения и диапазона измерений, мм ±1, ±2, ±3, ±4 (в диапазоне измерений расстояния от 0,5 до 20 м) ±3, ±4 (в диапазоне измерений расстояния от 0,3 до 30 м)
Пределы допускаемой основной погрешности преобразования измеренного значения уровня в токовый сигнал (для модели с токовым сигналом 4–20 мА), % приведённый к диапазону ±0,05
Допустимое напряжение питания, В от 7 до 50 (DC)
Диапазон температуры окружающего воздуха, ℃ от -50 до +85
Диапазон температуры контролируемой (измеряемой) среды (температура на установочном фланце), ℃ от -50 до +80 (без изолирующей вставки); от -50 до +190 (с изолирующей вставкой)
Диапазон излучаемой частоты, ГГц от 120 до 125
Ширина измерительного луча, град, не более 6
рабочее давление, МПа, не более 2,5
