Система управления технологическими процессами нефтебазы
Продукция внесена в реестр отечественного ПО
Система управления технологическими процессами нефтебазы / ГНС позволяет автоматизировать технологические процессы управления оборудованием, вести учет движения ГСМ, предотвратить ошибки при выполнении технологических операций и обеспечить возможность регистрации событий с записью в журнал и передачи в офис для дальнейшего анализа всех действий.
Скачать ДЕМО-Версию ПТК НБ.
АВТОМАТИЗАЦИЯ НЕФТЕБАЗ - непременно ООО "АВТОМАТИКА плюс" (информационно-аналитический журнал "Топливный рынок")

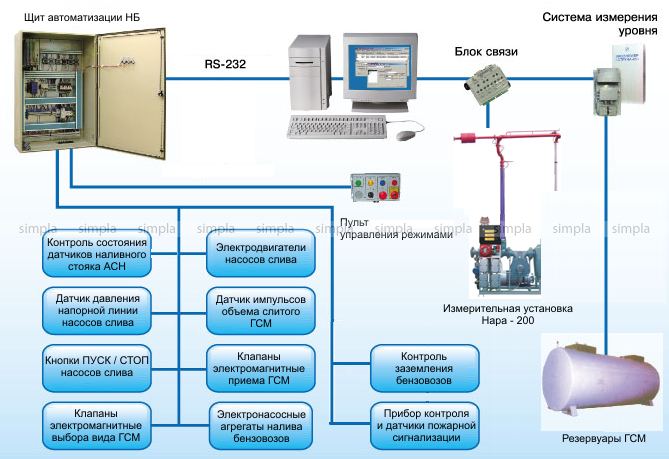

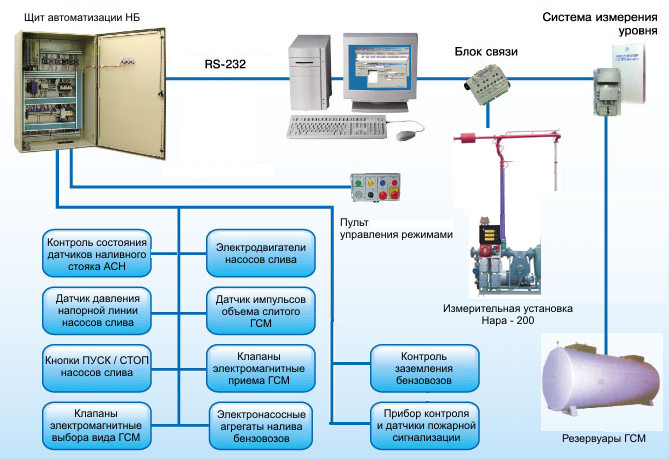

Система управления технологическими процессами нефтебазы (НБ) состоит из программно-технического комплекса ПТК АЗС и щита автоматизации нефтебазы ЩИТ НБ. Применение комплекса позволяет автоматизировать технологические процессы управления оборудованием НБ, вести учет движения ГСМ, предотвратить ошибки при выполнении технологических операций и обеспечить возможность регистрации событий с записью в журнал и передачи в офис для дальнейшего анализа всех операций по отпуску ГСМ.
Система позволяет проводить удаленное управление и контроль за технологическим процессом приема и отпуска ГСМ из центрального офиса. В связке с ПТК АЗС WEB-Офис остатки в резервуарах, приходы, расходы и любые другие отчеты можно смотреть из любой точки планеты через любой интернет-браузер.
Управление участком слива ГСМ из ж/д-цистерн
оформление прихода в ПЭВМ в соответствии с приходной товарно-транспортной накладной (ТТН) и выдача команды на слив ГСМ;
отображение на дисплее компьютера оператора текущей информации о процессе слива, а именно - состояние насосов слива, текущие значения принятого объема и расчет массы по данным плотности и температуры принятого ГСМ;
контроль за предельным давлением линии слива с помощью электро-контактного манометра (ЭКМ);
автоматический выбор маршрута перекачки и управление электромагнитными клапанами участка слива;
одновременный слив ГСМ в несколько резервуаров;
предотвращение смешивания ГСМ в резервуарах при выполнении слива;
автоматическая блокировка слива при возникновении аварийных ситуаций;
Управление участком хранения ГСМ
контроль переливов и предотвращение переполнения при управлении отсечными электромагнитными клапанами слива в резервуары;
связь с системой измерения уровня (СИУ) по интерфейсу RS 232\RS 485;
поддерживаются СИУ: «Струна-М», «ПМП-118/200/201», «ИГЛА», «VEEDER-ROOT», «ГАММА», «PetroVend» и др.;
сбор информации по каждому резервуару об уровне, плотности, температуре и наличии подтоварной воды, измеряемых СИУ (рис. 2). Перечень измеряемых параметров определяется наличием соответствующих датчиков в СИУ;
отображение и мониторинг информации на экране ПЭВМ считанных с СИУ и заданных оператором параметров ГСМ по каждому резервуару;
запрет на выполнение операций по приему и отпуску ГСМ при достижении заранее установленных предельных уровней в резервуарах;
обнаружение утечек из резервуаров;
автотарировка резервуаров;
Управление оборудованием участка заправки бензовозов
ввод в ПЭВМ данных о получателе ГСМ и выдача команды на налив бензовоза;
контроль заземления бензовоза и останов налива при отсутствии заземления;
отображение текущих данных и контроль процесса налива в бензовоз;
индикация состояния постов АСН;
предотвращение переполнения бензовоза с помощью датчиков стояка налива;
запись фактических данных и распечатка ТТН по окончанию налива о произведенных отпусках для каждого бензовоза;
автоматическая блокировка налива при возникновении аварийных ситуаций;
ведение программных счетчиков расхода и снятие показаний с электронных фискальных счетчиков АСН;
диагностика ошибок АСН и блока связи.
Сетевое разделение функций управления оборудованием нефтебазы
При интенсивной работе нефтебазы функции управления можно распределить, установив соответствующие компоненты программного обеспечения на нескольких ПЭВМ, объединенных в локальную сеть. При этом можно организовать:
рабочее место менеджера нефтебазы;
рабочее место оператора участка слива из ж/д цистерн
рабочее место оператора участка налива бензовозов;
пункт оформления отчетной документации и выдачи ТТН;
Состав оборудования нефтебазы:
