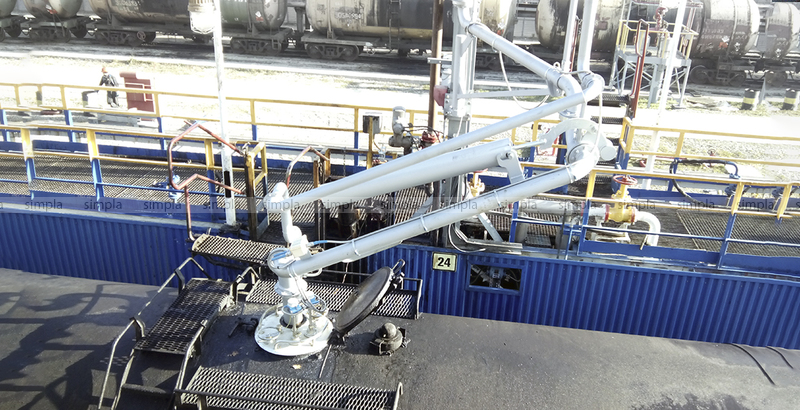

Стояк наливной С-14ЖД-К

Стояк наливной С-14ЖД-К предназначен для заполнения нефтепродуктами железнодорожных цистерн через верхний люк на нефтеналивных станциях и нефтебазах.

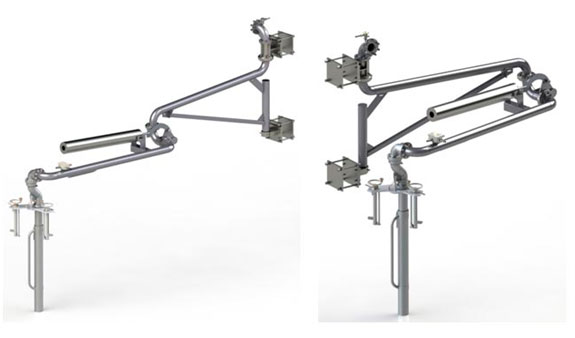

Стояк открытого (негерметичного) налива:

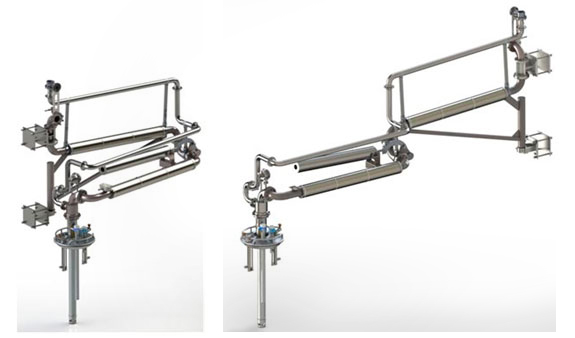

Стояк закрытого (герметичного) налива


Описание:
Конструкция устройства в виде системы шарнирно-сочлененных труб обеспечивает легкость и удобство в работе, надежность и безопасность проведения сливоналивных операций. По окончанию операции налива происходит полное освобождение устройства от остатков сливаемого продукта. Слив остатков продукта осуществляется за счет соединения трубопровода стояка с внешней атмосферой при помощи клапана прерывания вакуума, создаваемого в трубах весом оставшегося в них нефтепродукта. Клапан прерывания вакуума может открываться как вручную, так и автоматически.

В конструкции шарнирного трубопровода применены оригинальные роликовые шарниры из термообработанных материалов, что позволяет повысить надежность и долговечность работы стояка наливного и производить замену уплотнений без полной разборки шарниров. Амортизатор, состоящий из набора пружин закрытых защитным кожухом, обеспечивают легкость и безопасность работы оператора. Усилие ручных манипуляций при приведении установки в рабочее положение не превышает 100Н (10 кгс), что делает работу максимально простой и удобной.

Покрытие устройства полиуретановым цинконаполненным составом, позволило повысить антикоррозионную стойкость установок за счет комбинации барьерной и электрохимической защиты.

Стояки налива могут быть открытого (негерметичного) или закрытого (герметичного) налива.

Стояки открытого налива востребованы при наливе продуктов, не требующих отвода паров, например в пищевой промышленности.

При закрытом наливе стояки комплектуются рукавом отвода паров. Налив с отводом паров повышает экономичность процесса налива, поскольку происходит улавливание испаряющегося продукта, пары которого не уходят в атмосферу. Этим определяется важный вклад в охрану окружающей среды и здоровье персонала. Обеспечивается отвод ПВС из зоны налива при заполнении цистерны через специальный рукав "на свечу" или к установке рекуперации паров. Рукава отвода паров оснащены огнепреградителем и обратным клапаном. Рукава могут быть выполнены в виде шарнирно-сочлененного трубопровода или гибкого шланга. Основными преимуществами «жесткого» рукава отвода паров является надежность, долговечность и герметичность.

Налив нефтепродуктов происходит нарастающим потоком. Конструкция наливного наконечника предотвращает падение струи продукта с большой высоты, уменьшая уровень статического электричества. Наливной наконечник имеет телескопическую конструкцию наливной трубы с ручным выдвижением с помощью лебедки, что позволяет производить налив под слой. Наливной наконечник выполнен со смещенной осью наливной трубы во избежание попадания на рукоятку донного клапана. Крышка наконечника крепится на наливной трубе с помощью резиновой манжеты для дополнительного отклонения от горизонтальной плоскости. Возможность поворота герметизирующей крышки на 270°С. Механическая фиксация крышки происходит с помощью двух прихватов, в зависимости от условий возможно применение пневмоприжима.

Применение не телескопического наконечника в ряде случаев оправдано при наливе особо вязких нефтепродуктов.

В зависимости от климатических условий эксплуатации и свойств наливаемых нефтепродуктов стояки налива могут быть укомплектованы электрообогревом с теплоизоляцией.

Стояк наливной может оснащаться ручным клапаном-отсекателем, а также автоматизированной системой предотвращения налива в комплектации с датчиками предельного уровня, автоматизированным клапаном-отсекателем.

Для сбора остатков нефтепродуктов по окончанию налива на наконечнике предусмотрен съемный каплесборник – стакан приемный. Возможен вариант стационарного каплесборника для подключения в дренажную систему эстакады.
