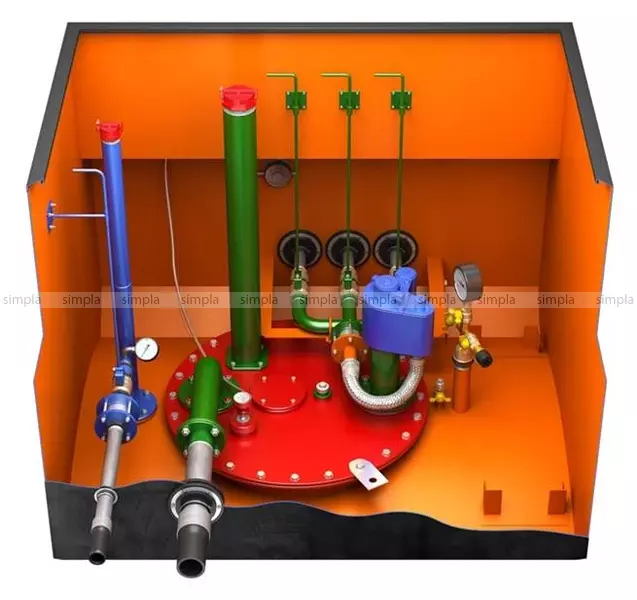

Технологический отсек резервуара предназначен для защиты рабочего оборудования и контрольно-измерительных приборов резервуара от внешних механических воздействий, а так же от воздействия теплового излучения возможного пожара.
Корпус технологического отсека изготовлен из стали СтЗ ГОСТ 380-94 толщиной 4 мм.
Прочность корпуса обеспечивается за счет сварного соединения составляющих его элементов. Стенки верхней части корпуса укреплены ребрами жесткости из профильных труб. Крышки в верхней части корпуса устанавливаются на специальной раме, конструкция крышек определяется по согласованию с Заказчиком.
Конструкция корпуса предусматривает его телескопическое исполнение, что позволяет варьировать глубину установки резервуара в котловане.
Высота наземной части корпуса при этом должна быть не менее 200 мм.
Герметичность корпуса обеспечивается за счет сварного соединения стенок. Герметичность выводов стальных трубопроводов технологического оборудования через стенки корпуса обеспечивается за счет применения специального оборудования - проходных муфт для трубопроводов линий наполнения, выдачи и деаэрации, а для обеспечения герметичности прохода сигнальных электрических кабелей установлены специальные электромонтажные вводы. Для слива воды, образовавшейся внутри корпуса в результате конденсации, служат две сливные пробки.
Технические характеристики:
габаритные размеры (без крышки), не более:
- высота, мм 1220
- ширина, мм 1500
- длина, мм 3200-1750
