Установка верхнего слива УПВС

Установка верхнего слива УПВС предназначена для аварийного освобождения неисправных железнодорожных вагонов-цистерн.

Установка верхнего слива УПВС применяется на железнодорожных эстакадах нефтебаз, НПЗ и складов ГСМ и на других объектах, где есть необходимость слива нефтепродукта и иных неагрессивных или малоагрессивных жидкостей вязкостью до 20 сСт через верхний люк ж/д цистерны.

АО «Промприбор» предлагает к поставке стационарные установки верхнего аварийного слива Ду 80 и 100 мм, которые размещаются при монтаже на колоннах железнодорожной эстакады и подключается к сливному коллектору, а также переносные Ду 80 мм.

Технические решения Установок верхнего слива УПВС:

Для облегчения манипуляций с установкой верхнего слива, конструкция УПВС-80С выполнена с применением шарнирно-сочлененного трубопровода.
Сливной наконечник подключается к шарнирно-сочлененному трубопроводу при помощи быстроразъемного соединения.
Применение корончатого наконечника позволяет максимально быстро, и полно опорожнить цистерну.
Установка не требует подключения электроэнергии.
Ручной вакуумный насос необходим только для заполнения трубопровода до задвижки, и непосредственного участия в процессе слива не принимает.
Крепление корпуса насоса непосредственно на трубопроводе, позволяет избежать ошибок при подключении, и утери мелких деталей в промежутках между работой.

Назначение
Устройства аварийного верхнего слива типа УПВС предназначены для слива нефтепродуктов и других жидкостей из неисправных железнодорожных вагонов-цистерн.

Особенности конструкции
Устройства типа УПВС могут быть переносные и стационарные.

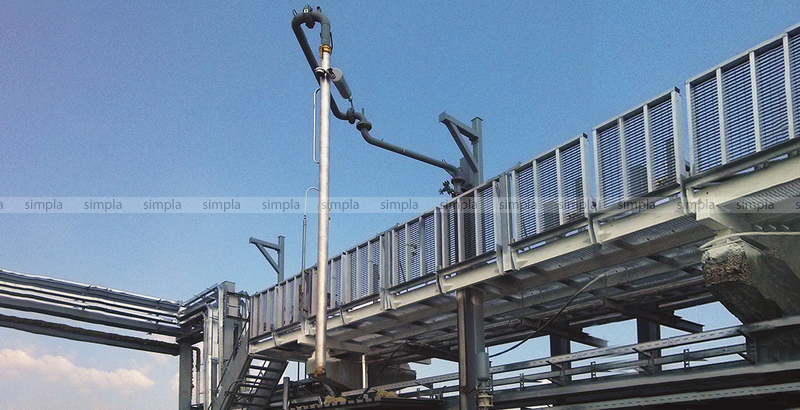

Отличительными особенностями устройств является то, что стационарное устройство выполняется в виде шарнирно-сочлененного трубопровода, монтируется непосредственно на металлоконструкции эстакады и соединяется непосредственно с сливным коллектором. Стационарное устройство комплектуется комплектом монтажных частей и ответными плитами для крепления к металлоконструкции.

Переносное устройство выполнено без применения шарниров и является более легким, монтируется непосредственно к конструкции самой ЖД цистерны и подключается к устройству нижнего слива типа УСН, для чего конструктивно предусмотрены соответствующие присоединения.

Подключение сливного наконечника УПВС осуществляется быстроразъемными соединениями.

Для заполнения трубопровода УПВС до задвижки в комплекте предусмотрен ручной вакуумный насос, непосредственно в процессе слива насос не используется.

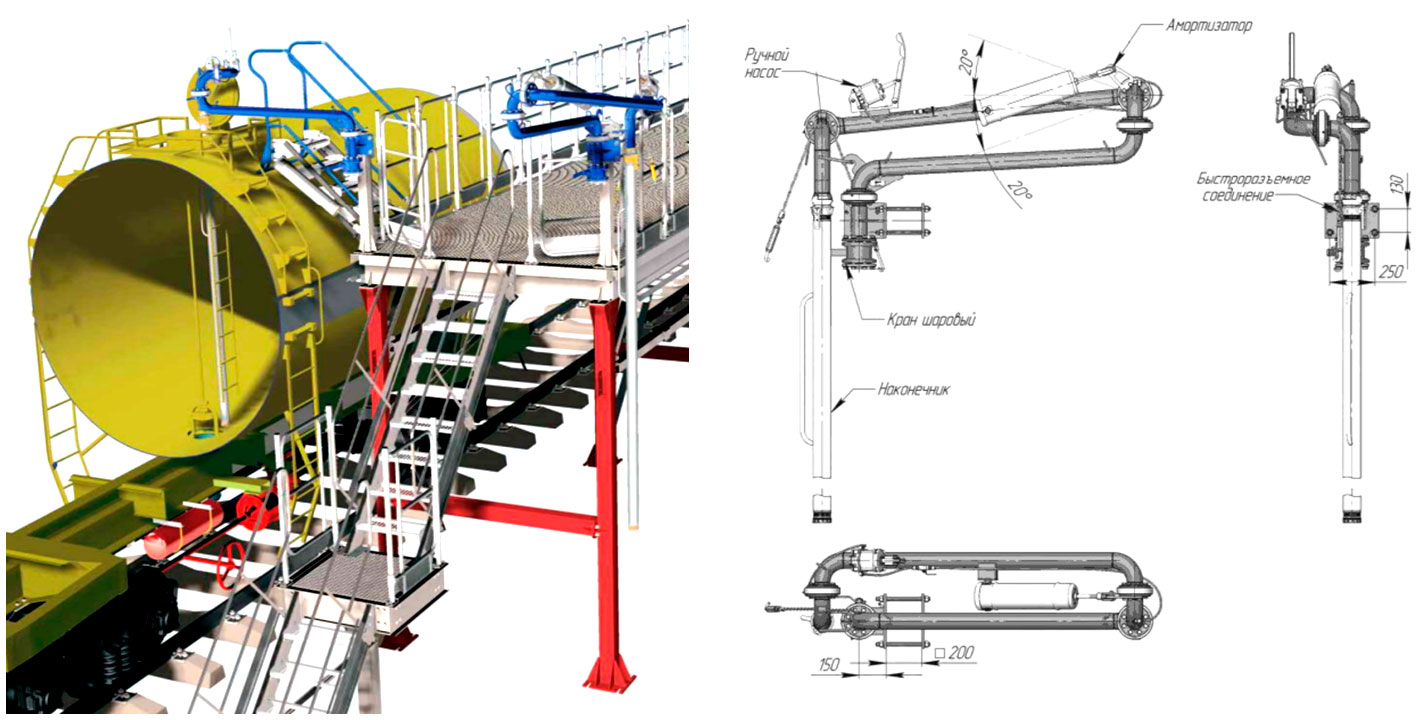

УПВС стационарное↓

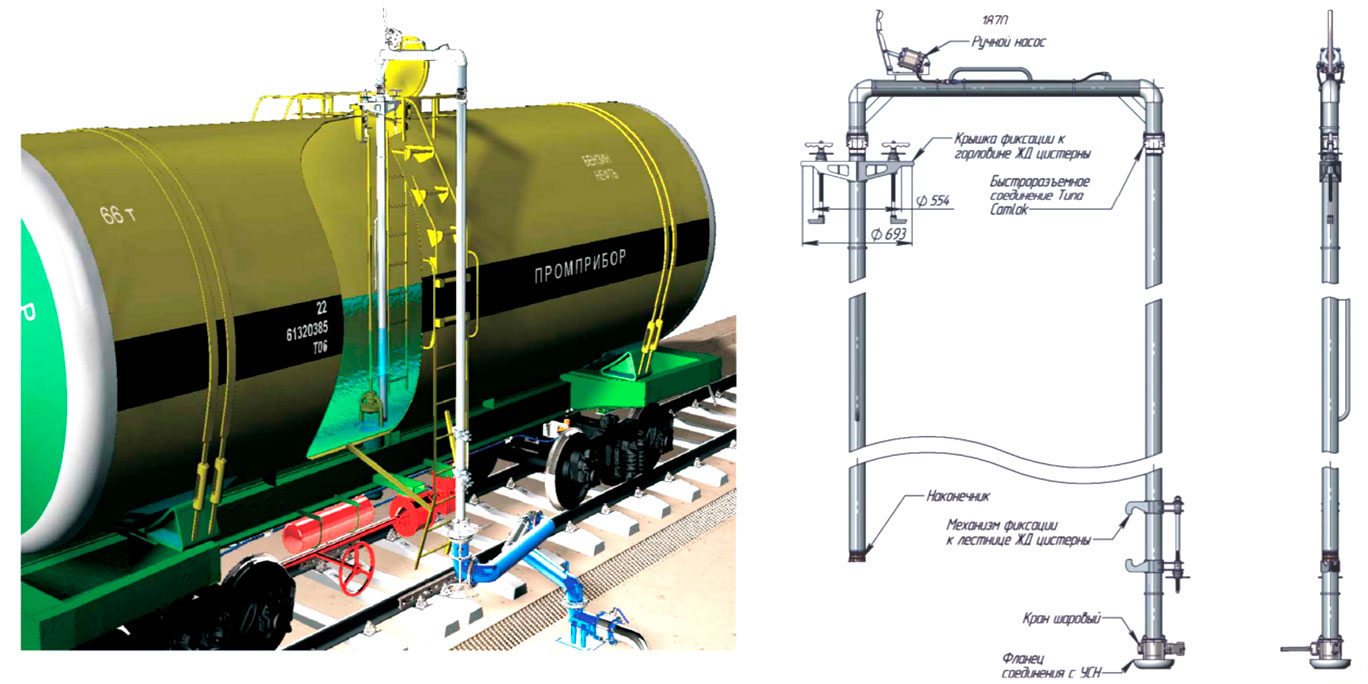

УПВС переносное↓
