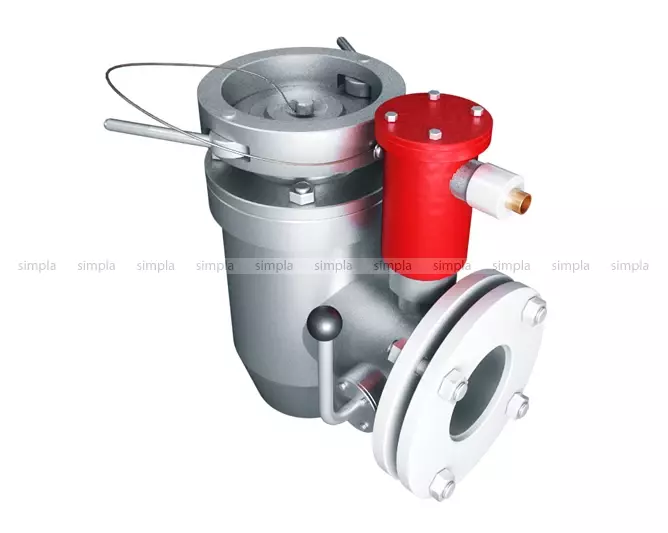

Узел линии наполнения УН-80Эр с МС

Узел линии наполнения с ЭМК монтируется с тех.отсеке линии наполнения и предназначен для слива светлых нефтепродуктов из цистерны в резервуары на АЗС в соответствии с требованиями СП 156.13130.2014.

Универсальность устройства позволяет комплектовать его быстроразъемными соединениями различных модификаций.

Узел бесперебойно работает при относительной влажности 95% и температуре от -50 до +50 C.

Продукция сертифицирована.

Конкурентные преимущества:

Компактность конструкции

Минимальное кол-во соединений

Высокая пропускная способность

Надежная электроника

Простой монтаж

Конструктивно УЛН является жидкостным противодетонационным предохранителем работающим по принципу сифона, гидрозатвор которого в случае дефлаграции или детонации служит гасителем пламени и применяется для защиты трубопроводов наполнения резервуара в соответствии с требованием п.п. 60,61 НПБ 111-98*, п.7.24 СП 156.13130.2014, с дополнительным обратным клапаном роль которого выполнят поплавок-шар, который запирает линию наполнения при прекращении слива.

Наличие в конструкции УН-80Э электромагнитного привода ПНСК-ЭМП обеспечивает автоматическое или ручное перекрытие поступления нефтепродукта в резервуар АЗС. Зазор между заслонкой и патрубком обеспечивает опорожнение присоединительного рукава бензовоза по окончании слива.

Примечание: В соответствие с НПБ111-98, СП 156.13130.2014 перекрытие поступления нефтепродукта в резервуар должно осуществляться вручную задвижкой топливозаправщика по сигналу достижения 90%-ного заполнения резервуара. Автоматическое перекрытие поступления нефтепродукта при 95%-ном заполнении с повторной подачей сигнала (звукового и светового) рассматривается как аварийная ситуация.

Электромагнитный привод ПНСК-ЭМП предназначен для привода различных механизмов с помощью тягового устройства при подключении к источнику электропитания обмотки ЭМП.

ЭМП состоит из цилиндрического корпуса, в котором расположены обмотка электромагнита, микропроцессорный модуль и кабельный ввод.

Корпус закрывается крышкой при помощи фланцевого взрывонепроницаемого соединения и уплотняется прокладкой.

Конструкция привода выполнена в соответствии с требованиями ГОСТ Р 51330.0-99(МЭК 60079-0-98), выдерживает давление взрыва и исключает передачу взрыва во взрывоопасную среду.

Взрывонепроницаемость вводного кабеля достигается применением уплотнительной полиуретановой втулки.

Материал уплотнительной втулки стойкий к воздействию окружающей среды и нефтепродуктов в условиях эксплуатации.
Крепежные изделия имеют антикоррозионное покрытие и защищены от самоотвинчивания.

Клапан имеет степень защиты от воздействия воды и пыли IP66 по ГОСТ 14254.

Узел работает в гидравлических системах с давлением до 0,6 МПа, в окружающей среде с относительной влажностью 95% и температурой ±50°С.

Монтаж:

- смонтировать ответный фланец на трубопровод (сваркой)
- соединить фланцы трубопровода и УЛН паз-шип через прокладку
- рабочее положение вертикальное, допустимое отклонение ±40°
- подключить ЭМК

Эксплуатация:
- установить сливной патрубок рукава АЦ и зафиксировать его зажимами БРС
- после открытия ЭМК сливного устройства на АЦ поток нефтепродукта откроет поплавковый клапан и топливо начнет поступать в резервуар
- после окончания операции слива поплавковый клапан и ЭМК закроются
- отсоединение сливного шланга производить в обратной последовательности

При эксплуатации производить осмотр деталей узла линии наполнения не реже одного раза в месяц.
