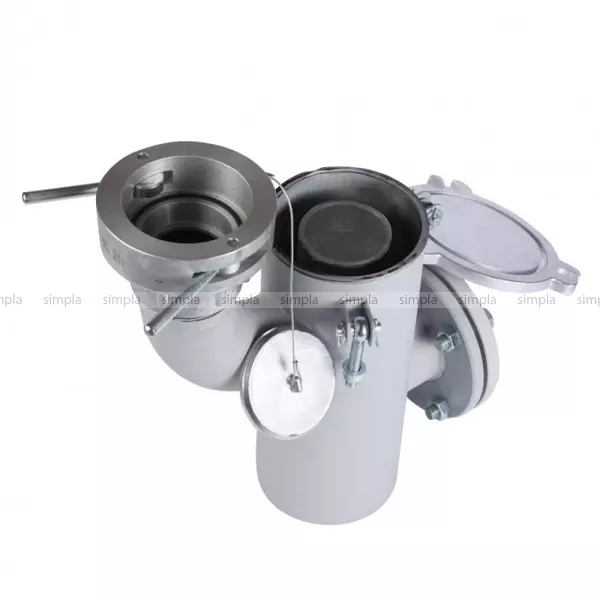

Устройство сливного фильтра
Корпус фильтра сливного для нефтепродуктов ФСН-80 в комплекте с узлом наполнения УН-80Ф;
Поплавковый клапан;
Сливная муфта;
Зажимное эксцентриковое кулачковое устройство;
Фланец;
Фильтрующий элемент (выполнен из нержавеющей сетки);
Крышка.
Полезная информация
Наличие в конструкции УН-100Ф жидкостного гидрозатвора в комплекте с поплавком, обеспечивает самозакрытие при расстыковке с рукавом АЦ, а также препятствует возможному распространению пламени по линии наполнения резервуара, выполняя роль огнепреградителя, в соответствии с требованием НПБ 111-98*;
УН-80Ф изготавливается в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69;
Присоединение к трубопроводу-фланцевое. Фланец «шип» входит в комплект поставки;
Наработка на отказ — не менее 20 000 циклов;
Срок службы не менее 10 лет.
Назначение
Для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) с трубопроводом линии наполнения резервуара;
Для обеспечения фильтрации сливаемого нефтепродукта от механических примесей;
УН-80Ф изготавливается в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69.
ТУ 3689-007-43512348-2016
