Узел подключения линии рециркуляции паров (далее УПР-1) устанавливается на линиях рециркуляции паров резервуарного парка и предназначен для герметичного соединения паров объемов резервуаров и автоцистерны, а также автоматического перекрытия линии рециркуляции паров при их расстыковке.
УПР-1 снабжен огнепреградителем.
УПР-1 эксплуатируется при относительной влажности до 95% и температуре от -50оС до +50оС

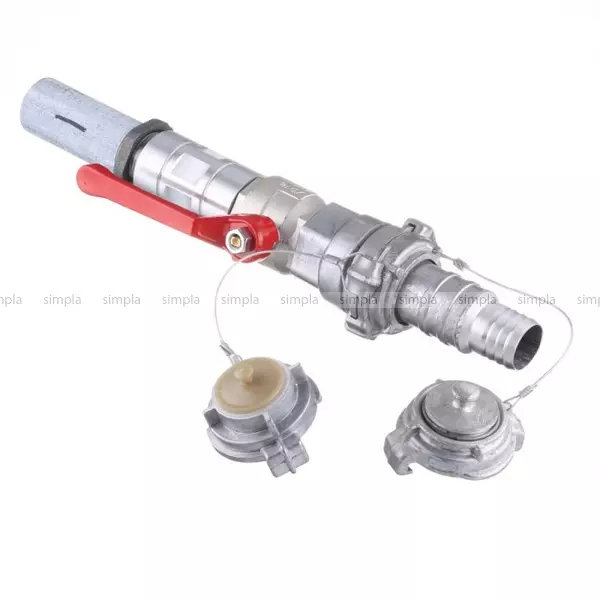

Конструкция УПР-1 представляет собой сборную конструкцию из следующего оборудования:
патрубка, оборудованного обратными клапанами для подключения шланга АЦ;
быстроразъемной муфты, также оборудованной обратными клапанами;
крана шарового, для закрытия линии рециркуляции паров;
огнепреградителя;
патрубка для врезки в линию рециркуляции паров резервуарного парка.
Технические характеристики:
Условный диаметр прохода, Ду, мм 40
Прочность корпуса по давлению среды, МПа 0,6
Рабочий диапазон давлений, МПа 0,015+0,02
Максимальное давление открытия, МПа 0,01
Температура эксплуатации от -50оС до +50оС
Отностительная влажность 95%
Присоединительная резьба по ГОСТ 24705 2"
Внутренний диаметр щланга, мм 50(+/-2)
габаритные размеры, не более:
- длина, мм 520
- диаметр не более, мм 100
масса, без упаковки, кг 5,05
Техническое обслуживание:
При эксплуатации производить осмотр тарелок сеток и элементов огнепреградителя в следующие сроки:
в весеннее-летний период – не менее одного раза в месяц
при температуре ниже нуля – не менее двух раз в месяц
